FFU組成部件詳解

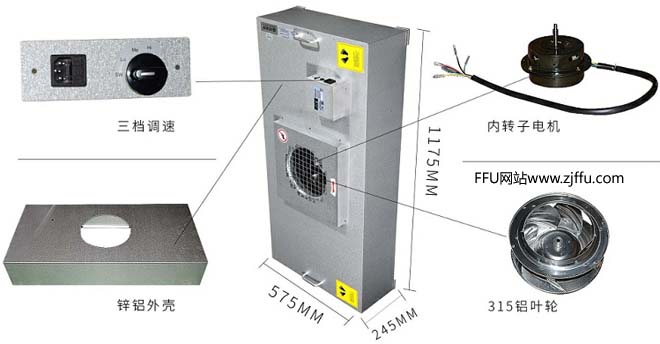

FFU組成部件包括：機箱外殼、空氣過濾器、內部氣流均衡裝置、風管連接部件、金屬防護網、電機、刀緣、葉輪、控制單元。
FFU是一種自帶動力、具有過濾功效的模塊化的末端送風裝置。風機從FFU頂部將空氣吸入并經過FFU高效過濾器HEPA過濾，果粒橙后的潔凈空氣在整個出風面以0.45m/s±20%的風速均勻送出。廣泛用于生物工程、航空航天醫藥衛生、食品、精細化學工業、半導體等行業。
1、機箱外殼：主要有鍍鋁鋅、不銹鋼和鋁合金3種外殼材質選擇，可以跟根據實際工作情況，自己的需求來選擇訂購。
2、空氣過濾器：主要有初效過濾器，高效過濾器和超高效過濾器三種選擇，廠家也可根據自己的實際情況，要達到的潔凈度的級別來選擇定制。
3、氣流罩：一般是采用孔板、格柵或者曲線來調節氣流。
4、風管連接部件：主要是方便于FFU和風管連接更加的方便。
5、金屬防護網：一般為鋁合金網，主要是對FFU過濾器起保護作用。
6、電機：殼分為兩種：FFU直流電機和FFU交流電機。
7、直流電機特點：體積大，投資高，控制容易實現，能耗較高，較復雜
交流電機特點：體積小，投資低，簡單，但控制需要相應的技術，能耗較低
8、刀緣主要是用來提高FFU的密封性。
9、葉輪FFU有風機外轉子后驅動式和傳統內轉子前傾式兩種型式，建議選用外轉子后驅動式。
10、控制單元：有多檔開關、組群控制、軟件控制等幾種選擇。

針對以上FFU組成部件我們來做一下各部件的詳解：
一。機箱外殼體：常用有鍍鋁鋅(Galvalume)，不銹鋼(SUS430)和鋁合金(Alloy Aluminum)三種，其它如鋁板(Aluminum)，不銹鋼(SUS304)和鍍鋅板也有應用。箱板厚度選取有時也需考慮載人需求。應不同材質，箱板厚度一般在0.8~1.2mmt左右，若選用鋁板材質厚度需達到2.0mmt。實際施工時為節約成本，常選用最小厚度。
二。空氣過濾器：有HEPA(高效過濾器)與ULPA(超高效過濾器)兩種。一些大型潔凈室常會有保險需求，此種情況下過濾器本身也須有UL認證。
三、氣流均衡裝置：隨著FFU的不斷普及，絕大部分廠家都開始裝配氣流均衡裝置，用來調整FFU的出口氣流， 從而改善潔凈室的氣流分布。目前，這種均衡裝置大約分為三種：一種為孔板， 主要通過板上的孔的疏密分布來調節FFU的出口氣流。一種為格柵，主要通過格柵 的疏密來調節FFU的出口氣流。另外一種為動力曲線，主要通過曲線的形狀來誘導氣流的流動，同時也通過曲線上的孔的疏密分布來調節氣流。
四、風管連接部件：在潔凈級別較低(≤1000級 聯邦標準209E)的場合，此時吊頂上部沒有靜壓箱，帶有風管連接部件的FFU使得風管和FFU的連接十分方便。
五、金屬防護網：金屬防護網主要起到對過濾器的保護作用，大部分都防靜電，材質一般有EPXOY鋁合金網，表面陽極處理鋁合金網。
六、電機：目前，交流電機(AC)和直流電機(DC)在FFU中都有使用，直流電機的體積大，造價高，控制容易實現，能耗較高。交流電機的體積小，造價低，控制需要相應的技術，能耗較低?，F(xiàn)在FFU所使用的 電機的壽命大約為4萬小時不等。一些優秀的電機會有相應的技術，如無油潤滑，密封軸承，帶過熱保護，換向器壽命得到顯著提高等。
七、刀緣：當FFU使用在一些特別的場合時，帶刀緣的FFU可使用液槽密封，從而能滿足高密封性的要求。
八、葉輪：葉輪有兩種形式，前傾和后傾，前傾有利于增加氣流組織的矢向流動，增強去除塵埃的能力。后傾有利于降低能耗，減小噪音。FFU有風機外轉子后驅動式(推薦使用）和傳統內轉子前傾式兩種型式。風機外轉子后驅動式結構緊湊, 效率高, 壽命長, 靜壓高, 噪音低；傳統內轉子前傾式結構太復雜, 效率低, 壽命短, 靜壓低和噪音高)。
九、控制單元：FFU的控制可大致分為多檔開關、組群控制、軟件控制等幾種，同時實現的功能有單臺控制、分區控制、報警、運行狀態顯示等。
十、預過濾器：主要防止因施工、檢修或其它意外情況產生雜物而可能造成的對過濾器的傷害，可將預濾器放置預濾網框架上或直接將不織布粘貼于FFU進氣口。
